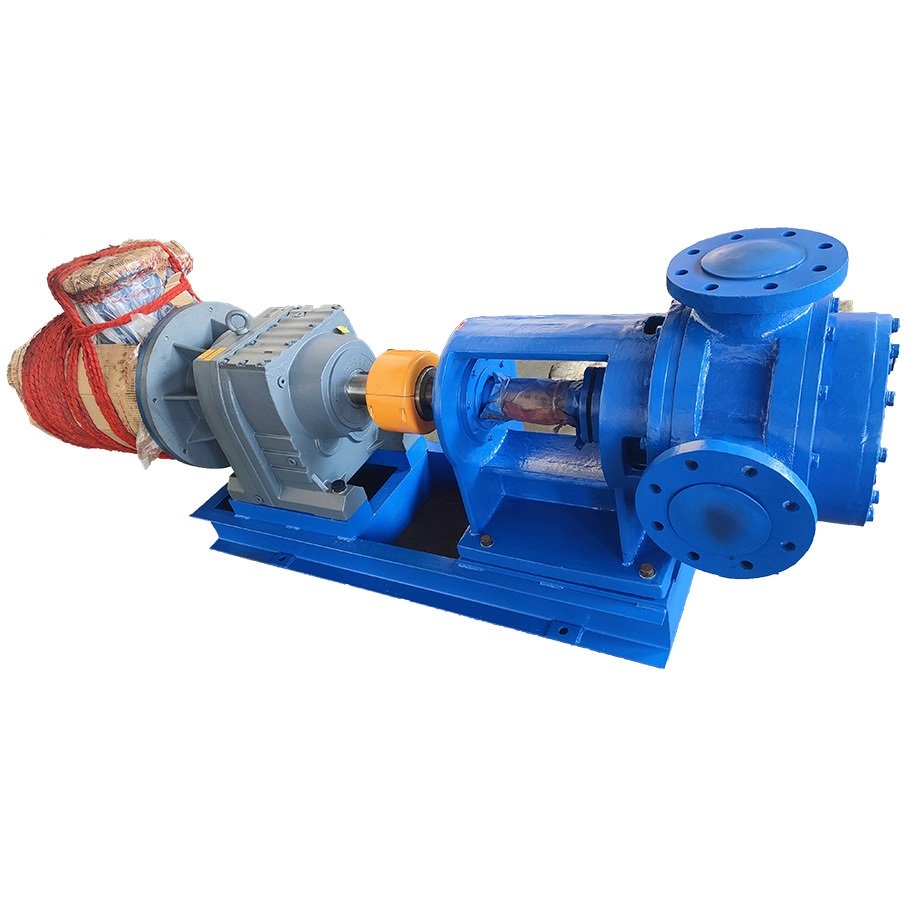

Шестеренный насос с внутренним зацеплением ZY Technology NYP-52A-7.5-303-R обеспечивает подачу жидкостей вязкостью до 20 000 сСт. Насос разработан в соответствии с потребностями нефтяной, химической, лакокрасочной, смазочной, фармацевтической, пищевой и др. промышленности. Служит для перекачивания вязких, горячих неагрессивных жидкостей без тяжелых примесей, твердых частиц и волокон.
Корпус насоса выполнен из ковкого чугуна. Ведущее и ведомое зубчатые колеса (шестерни) выполнены из легированной инструментальной стали 40 Cr. Уплотнение с графитовыми кольцами, выдерживает температуру жидкости до 200 °С.
Производительность насоса до 8 м3/ч (133,3 л/мин), напорное давление до 10 бар (100 м).
Рабочий объем 52 л/100 оборотов.
Диаметр патрубков G 2″ (50 мм), резьба.
Приводом насоса служит трехфазный двигатель 380 кВт (50 Гц), скорость вращения 303 об/мин, мощность 7,5 кВт.
Преимущества насосов NYP с внутренним зацеплением по сравнению с внешним зацеплением
1. Насосы с внутренним зацеплением перекачивают более вязкие среды (до 100000 сСт).
2. Меньшая скорость вращения шестерен значительно снижает уровень шума работающего насоса.
3.Также скорость вращения влияет и на скорость износа шестерен. Чем медленнее они вращаются — тем медленнее их износ.
Приведем примеры жидкостей, которые могут перекачивать оба типа насосов.
Тип шестеренного насоса | Внешний | Внутренний |
| Различное жидкое топливо и смазочные масла | ? | ? |
| Химические добавки и полимеры | ? | |
| Кислоты и щелочи (конструкция из нержавеющей стали или композитных материалов) | ? | |
| Смолы и полимеры | ? | |
| Спирты и растворители | ? | ? |
| Асфальт, битум и гудрон | ? | |
| Пенополиуретан (изоцианат и полиол) | ? | |
| Пищевые продукты: кукурузный сироп, арахисовое масло, масло какао, шоколад, сахар, наполнители, растительные жиры, растительные масла, корма для животных. | ? | |
| Краски, чернила и пигменты | ? | |
| Мыла и ПАВ | ? | |
| Гликоль | ? |
Габаритный чертеж насоса ZY Technology NYP-52A-7.5-303-R
