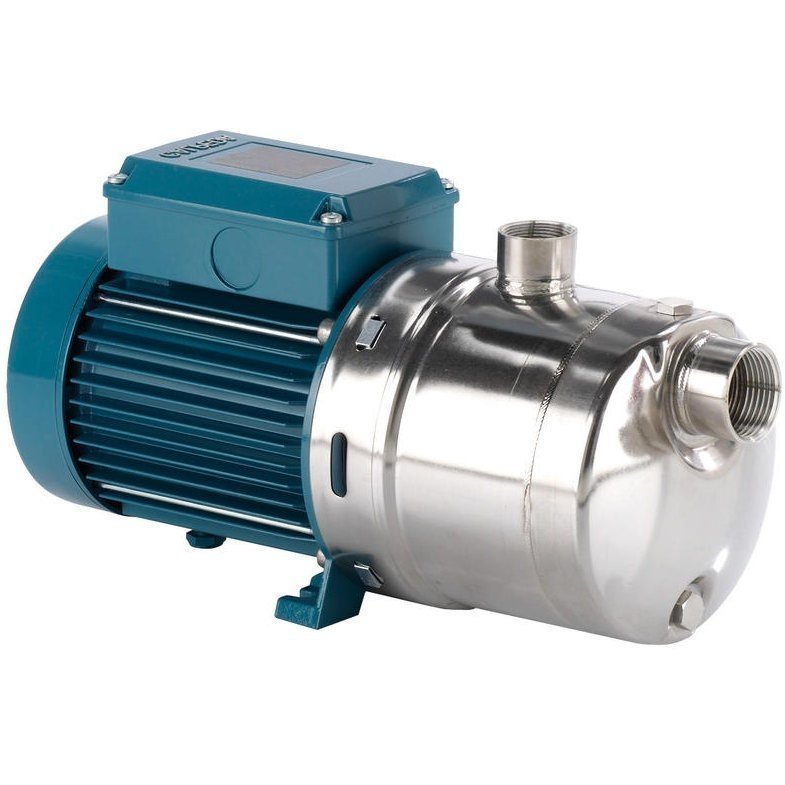

Горизонтальный многоступенчатый насос Calpeda MXH 2001/A применяется в бытовом, промышленном, сельскохозяйственном водоснабжении для подачи чистой воды без абразивных примесей. Насос устойчив к коррозии, основным конструкционным материалом является нержавеющая хромоникелевая сталь AISI 304, из нее изготовлены корпус насоса, корпус каскада, рабочее колесо, крышка корпуса и распорная втулка. Вал насоса выполнен из нержавеющей стали AISI 316. Насос оборудован резьбовыми патрубками. Всасывающий патрубок диаметром G 2″ (50 мм), расположен горизонтально, выше вала насоса. Напорный патрубок диаметром G 1 ?
» (40 мм), направлен вверх.
Производительность насоса от 8,0 до 24,0 м?/ч (от 133,3 до 400,0 л/мин), а напор до 17,6 м вод. ст. При этом оптимальная рабочая точка производительности насоса 18,0 м?/ч (300,0 л/мин) при давлении 11,1 м вод. ст.
Насос оборудован двухполюсным трехфазным двигателем 2800 об/мин, 380/220 В, номинальной мощностью 1,1 кВт. Кл. изоляции «F». IP 54.
Условия эксплуатации
- Температура перекачиваемой воды (или иной среды) от -15 °С до +110 °С.
- Температура воздуха вокруг насоса не более 40 °С.
- Давление внутри насоса, max: 8 атмосфер.
Материалы конструкции
Элемент насоса | Используемые материалы |
Корпус насоса | Нерж. сталь AISI 304 |
Корпус каскада | Нерж. сталь AISI 304 |
Уплотнительный узел (кольцо) импеллера | PTFE |
Импеллер | Нерж. сталь AISI 304 |
Всасывающая крышка корпуса | Нерж. сталь AISI 304 |
Защитная втулка | Нерж. сталь AISI 304 |
Вал импеллера | — У моделей 2,4,8,16 вал из стали AISI 303 — У моделей 20, 32, 48 вал из стали AISI 316 |
Пробка | Нерж. сталь AISI 303 |
Механическое уплотнение | Алюмоксидная Керамика, Карбон, EPDM |
Габаритный чертеж насоса Calpeda MXH 2001/A
