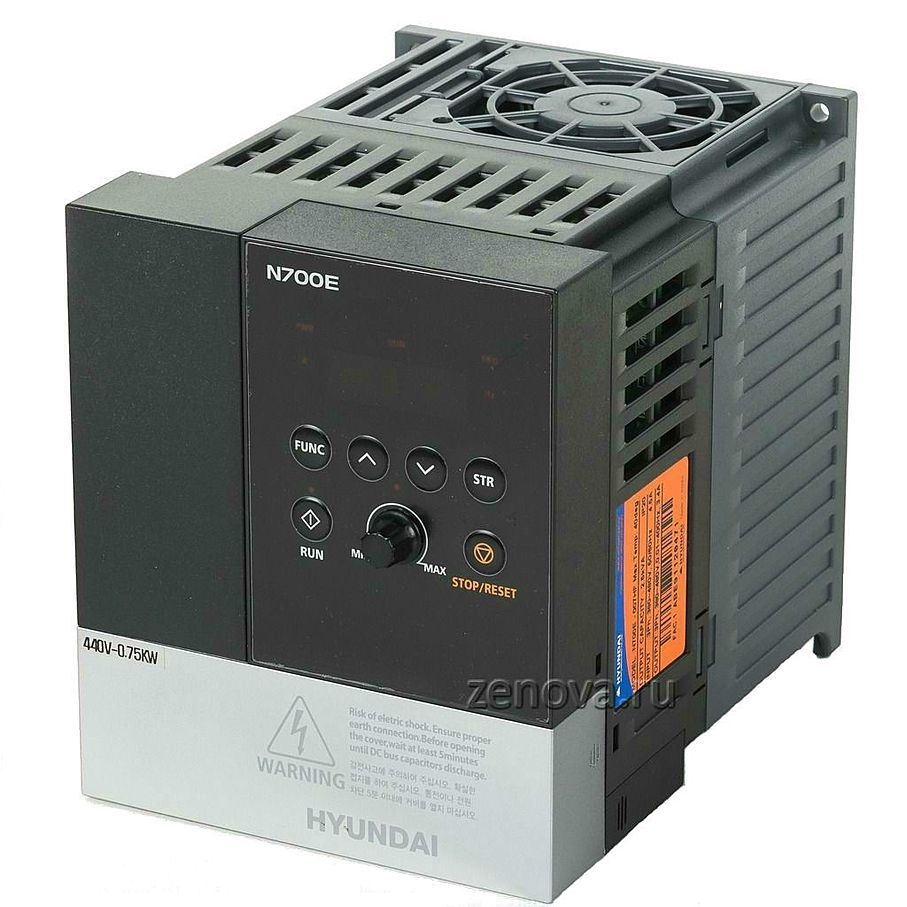

Частотный преобразователь Hyundai N700E_150HF (производство Корея) обеспечивает скалярное или бессенсорное управление частотой переменного тока. Подходит для трехфазного асинхронного двигателя мощностью не более 15 кВт, номинальная выходная сила тока 32 А. Входной ток трехфазный от 342 до 528 вольт. При слабой нагрузке (насосной) возможна работа с двигателем 18,5 кВт (сила тока до 37 А).
При подключении частотного преобразователя N700E_150HF следует использовать силовой кабель сечением 8 (по AWG). Размер винтов клеммы М5, крутящий момент для винтов 3 Н*м. Для защиты от короткого замыкания в цепи с инвертором N700E_150HF должен использоваться предохранитель 40 А (600 В).
Преобразователь частоты N700E_150HF имеет встроенный тормозной прерыватель. Минимальное подключаемое сопротивление 30 Ом.
Условия эксплуатации частотных преобразователей N700E
- Температура окружающей среды во время работы должна быть в диапазоне от -10 до +40 °C, при превышении температуры +40 °C частота должна быть ниже номинальной (до +50 °C для инверторов мощностью от 0,4 до 3,7 кВт независимо от частоты).
- Температура окружающей среды во время хранения должна быть в диапазоне от -20 до +60 °C.
- Допустимая влажность воздуха от 20 до 90%. Инвертор не допускает попадания внутрь воды.
- Класс защиты корпуса IP 20. Преобразователь частоты должен устанавливаться в шкаф со степенью защиты не менее IP2X (не следует допускать попадание мелких предметов в инвертор).
Дополнительные опции
Для частотников серии N700E возможно подключение следующих внешних устройств:
- Тормозной прерыватель для моделей от 30 до 350 кВт (от 0,4 до 22 кВт прерыватель встроен). Тормозной резистор для всех моделей.
- Выносной пульт управления, который подсоединяется по протоколу RS-485 (Modbus).
- Реактор постоянного или переменного тока.
Габаритный чертеж преобразователя частоты Hyundai N700E_150HF
