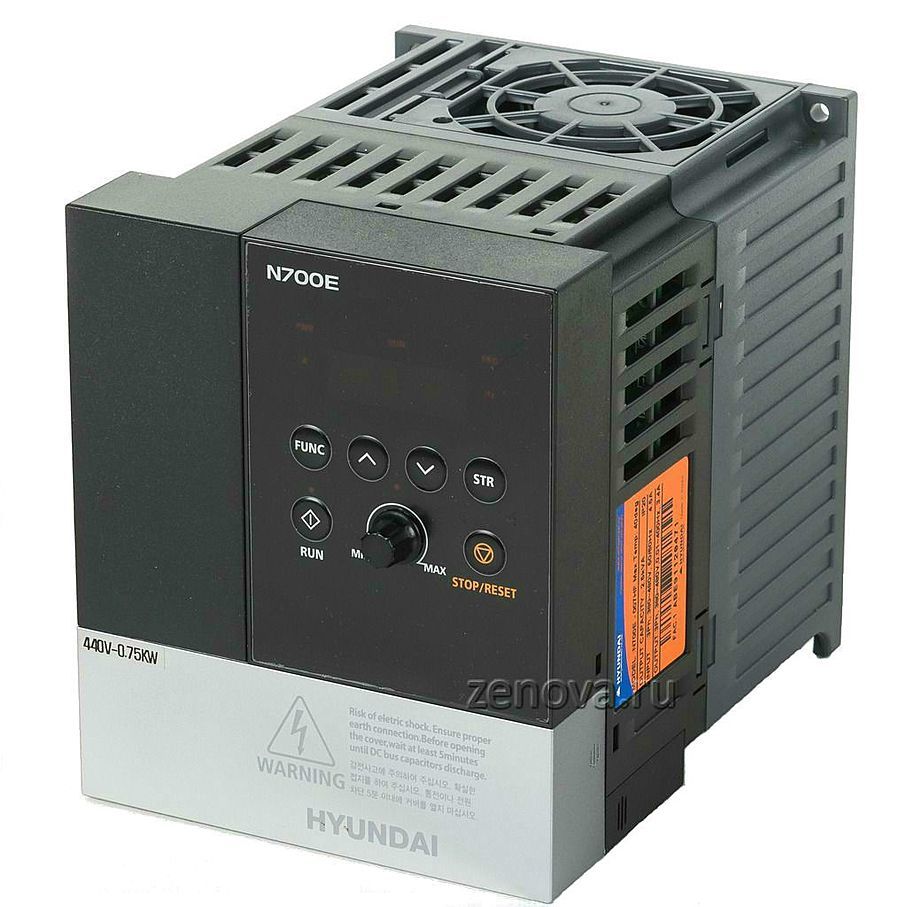

Частотный преобразователь Hyundai N700E_007SF (производство Корея) обеспечивает скалярное или бессенсорное управление частотой переменного тока. Подходит для трехфазного асинхронного двигателя мощностью не более 0.75 кВт, номинальная выходная сила тока 5 А. Входной ток однофазный от 180 до 264 вольт.
При подключении частотного преобразователя N700E_007SF следует использовать силовой кабель сечением 14 (по AWG). Размер винтов клеммы М3, крутящий момент для винтов 0,5 Н*м. Для защиты от короткого замыкания в цепи с инвертором N700E_007SF должен использоваться предохранитель 10 А (600 В).
Преобразователь частоты N700E_007SF имеет встроенный тормозной прерыватель. Минимальное подключаемое сопротивление 50 Ом.
Условия эксплуатации частотных преобразователей N700E
- Температура окружающей среды во время работы должна быть в диапазоне от -10 до +40 °C, при превышении температуры +40 °C частота должна быть ниже номинальной (до +50 °C для инверторов мощностью от 0,4 до 3,7 кВт независимо от частоты).
- Температура окружающей среды во время хранения должна быть в диапазоне от -20 до +60 °C.
- Допустимая влажность воздуха от 20 до 90%. Инвертор не допускает попадания внутрь воды.
- Класс защиты корпуса IP 20. Преобразователь частоты должен устанавливаться в шкаф со степенью защиты не менее IP2X (не следует допускать попадание мелких предметов в инвертор).
Дополнительные опции
Для частотников серии N700E возможно подключение следующих внешних устройств:
- Тормозной прерыватель для моделей от 30 до 350 кВт (от 0,4 до 22 кВт прерыватель встроен). Тормозной резистор для всех моделей.
- Выносной пульт управления, который подсоединяется по протоколу RS-485 (Modbus).
- Реактор постоянного или переменного тока.
Габаритный чертеж преобразователя частоты Hyundai N700E_007SF
